domingo, 18 de diciembre de 2011

The Passport Calendar

Durante la semana pasada hemos estado desarrollando el diseño de un calendario 2012. La entrada estará salpicada de meses para que sea más amena su lectura.

Lo primero era elegir la idea, había una genérica pero cada proyecto podía tomar entidad por si mismo así que yo pensé en ello y tenia dos ideas, uno un calendario de mis grupos de música favoritos (que me resultaba muy personal) y otro de ciudades del mundo, que fue el elegido.






El formato debía de ser sobremesa 130 x 200, con 2 cm de blanco en cabeza para la espiral. Lo siguiente en lo que tuve que pensar fueron en las ciudades, elegí varias fotos de sitios en los que he estado y pedí fotos a algunos amigos de las ciudades que he visitado, lo podéis consultar en el © de cada mes. Por ultimo exploré la página de Creative Commons y añadí un par de ciudades, ya que me llevo un tiempo y trabaje en ello que se note.






El siguiente requisito que debía cumplir el calendario era usar determinadas cotas de elementos (imágenes mapa de bits y vectorial). Decidí añadir a cada cuidad un tampón que identificase la ciudad, así el proyecto tiene coherencia y no hay demasiada mescolanza. Están colocados con efecto multiplicar para que se simule el efecto matasellos y cómo afecta a las bases.





Por último cada mes cuenta con dos instantáneas, que serán el elemento barniz, están creadas en InDesing y llevan un efecto sombra paralela. Para la creación del barniz una vez acabado el calendario lo guarde como Calendario barniz indd, eliminé todos los elementos menos las instantáneas, les quite el efecto sombra paralela, cree una tinta barniz y rellene el frame.

Hay varias formas de realizar un barniz, colocándolo en una capa aparte del documento, en la misma capa el elemento... Esta me pareció la opción más sencilla para este proyecto. Lo imprescindible es que esta tinta sea 100% relleno de una sola muestra.





La tipografía usada es Big calson (para los textos del calendario), pero cada sello lleva la suya propia desde Apple chancery y Trajan (Venecia), Estencil (Berlin) Apple casual (Cuzco) Hoeffler (Londres y Seattle) Portagol ITC (Tánger) Poplar (Lisboa) Impact (Nueva York) Papirus (República Dominicana)... no están incluidas porque los textos finales de los eps están trazados para que no de problemas, eso si procuré usar tipos incluidas en el sistema operativo para su fácil localización, aunque alguna tuve que instalar.


Para el mes de septiembre tuve que escanear las imágenes con un factor de reproducción 2 en la imagen principal y 1 para el resto.
Otros datos del calendario, la resolución de las imágenes es 300ppp en CMYK.  El formato es de 150 x 60 para el elemento principal y de 28 x26 para las instantáneas, para los sellos es libre, aunque de un tamaño igual o menor a estas últimas. La encuadernación es en espiral


Ejemplo de los barnices en enero y febrero


jueves, 1 de diciembre de 2011

Tarjetas Navideñas

Durante la semana pasada hemos estado desarrollando el diseño de unas tarjetas de felicitación navideña. Lo primero que hicimos fue documentarnos sobre el proyecto, los estilos de Christmas que hay en el mercado y las pautas generales que debíamos seguir para nuestro cliente, el I.E.S Puerta Bonita. A continuación desarrollamos el bocetaje (referencia gráfica de la imagen de nuestro producto así como elementos básicos). Teníamos que realizar dos tarjetas navideñas claramente diferenciadas. El formato era relativamente libre, considerando siempre que el envío se realizará en sobre americano (220 x110 mm). El formato elegido por mi fue 200 x 200 plegado al centro, en horizontal y vertical.


Para mi uno de los retos durante este proyecto era tangibilizar correctamente mis bocetos, todo boceto esta sometido a evolución pero creo que el desarrollar tu proyecto en concordancia a lo planteado es muy importante ya que habla de tus capacidades para dar un resultado a lo imaginado y de como consigues un objetivo marcado previamente.

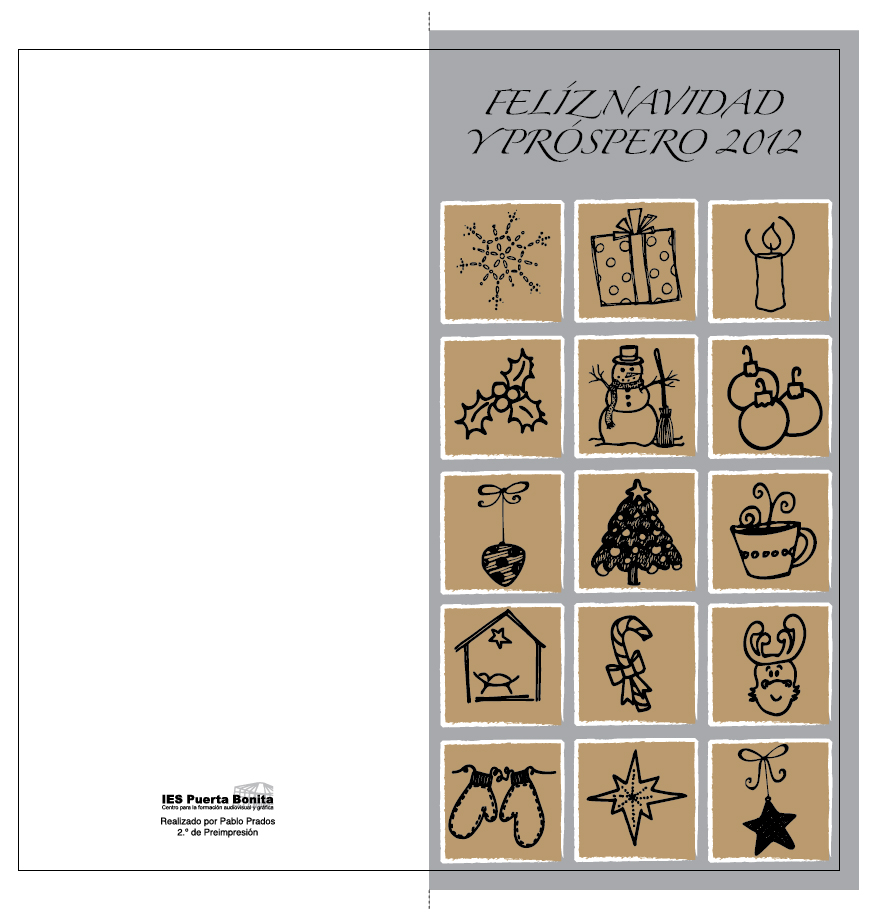

Este modelo de tarjeta esta concebido como un tritono de dos tintas metálicas más negro (opción no viable, ya que el dispositivo de salida seria una impresora láser CMYK). Para llegar a este modelo evidentemente jugué con las áreas y el numero de casillas. La combinación ganadora resulto ser 15. También hubo algunas variaciones con el trazo de las celdillas, de puntos, de guiones... Para la inserción del logotipo del centro a un color tuve de documentarme, en los trabajos que no son de cuatricomia se usa el negro. Los iconos son de tipografía (Janda Christmas Doodles). Una opción muy elegante y también algo naif ¡la navidad es para los niños!


Al pasarlo a cuatricomia probé algunas variaciones, las celdillas de una misma fila en el mismo color, todas del mismo color...  (era contraproducente, ya que no sacaba partido de las variaciones que nos da el CMYK). Al final me decante por hacerla colorista. El fondo azul simula las antiguas pizarras de los centros de enseñanza y la tipografia escogida (when its rains) simula la tiza.

El el segundo modelo de Tarjeta Navideña el formato no cambia, pero si el plegado (consulta boceto). Lo primero que hicimos fue trazar los elementos y generarlos en Illustraitor, la base del trabajo ha sido, un PapaNoel, unos copos de nieve y unos copos de transparencia, para simular una nevada.


El primer modelo se realizo un un fondo degradado rojo, el rojo es el color con el que todos identificamos a PapaNoel, pero la imagen era muy "Cocacola" un claro ejemplo de como las marcas comerciales se apropia de la imagineria común para hacerla suya.


Decidí poner el fondo de azul, un color menos vivo pero que evoca a frío y a la noche, cuando Papa Noel "trabaja", también le añadí una luna en la esquina superior derecha para darle dirección a los renos. El resplandor del trineo también se vio beneficiado por este cambio de color. Por último se eliminaron algunos copos de nieve y se integró la "ventisca" para no recargar tanto el fondo. El último cambio se hizo sobre el texto suavizándolo e integrándolo. A continuación el final


Como iba bien con respecto a los tiempos de entrega, desarrolle una tercera opción, basada en este último formato, pera más "castiza" con los Reyes Magos, el icono del camello y Reyes esta basado en una tipografia, aunque tuve que separarlos y alargarle el cuerpo a los Reyes, así como escalarlos al camello, que no eran proporcionales. El trabajo de las estrellas, fue capitulo aparte, es un relleno de opacidad con trama 100% y filtro/ desenfoque fundidos con combinación de varias estrellas. La tipografia elegida fue la Jellyka Estrya, muy "las mil y unas noches", como un manuscrito Ebreo


El fondo tierra no llegaba a funcionar... decidí hacer una mezcla de imagen vectorial y mapa de bits, que resultará muy en la línea del trabajo diario que desarrollamos en clase. Las figuras las hice simulando papel periódico con su sombra (menú/ objeto /máscara de recorte/ crear), así ayudan a la transición cielo vectorial, tierra mapa de bits. La elección del periódico en inglés fue deliberada, no me interesan que lean, solo que capten el concepto. Añadí la figura del Belén en estas mismas condiciones (lo limpie previamente ya que el trazado era demasiado complejo) y eliminé el texto, se sobreentiende que es una tarjeta navideña, y quiero dar protagonismo a los elementos, por otro lado en la retira hay espacio suficiente para escribir lo que quieras. El cielo lo oscurecí puesto que quería dar juego al resplandor de la estrella de oriente. A continuación el final.

jueves, 24 de noviembre de 2011

Tarjetón Leroy Merlin

Acabamos de realizar esta tarjeta de Leroy Merlin, el proyecto ha sido montado finalmente en InDesing, pero hemos realizados algún elemento (logotipos/fondo) en Illustraitor, aunque finalmente lo colocásemos en InDesing en una nueva capa, ya que ambos programas se comunican muy bien. También hemos realizado el trazado de recorte en Photoshop y guardado con su formato correspondiente (EPS) el metro/caracol. El tercer reto de la semana ha sido identificar la tipografía usada, para ir familiarizándonos y adquiriendo visión en este tema




ESPECIFICACIONES TARJETÓN LEROY MERLIN

FORMATO: 254 mm x 165 mm
COLORES: CMYK
PAPEL: Offset 120 gr/m2
TIRADA: 30.000
LINEATURA: 100 lpp
RESOLUCIÓN: 200
IMPRESIÓN: Offset Speedmaster XL 105
FORMATO DE IMAGEN: Photoshop EPS y EPS de Illustraitor
TIPOGRAFÍAS: Helvetica y Myriam Pro

martes, 15 de noviembre de 2011

Panda Vida Silvestre

La práctica de hoy es de Illustraitor, está realizada creando previamente una cuadrícula para posteriormente trazar con la pluma. Esta en Pantone Red y posteriormente lo hemos reemplazado por otros Pantones. Los trabajos a dos tintas de Illustraitor debemos hacerlos con tintas directas (Pantones) y globales (que al modificar el color cambie todos los elementos que tengan el mismo color a la vez)


Arriba tenemos al panda modificado en cuatro tintas distintas y la cuadrícula de la que nos hemos valido para su posterior trazado, abajo el archivo definitivo con marcas y cotas de corte. Esta practica no cuenta con ficha de especificaciones puesto que el objetivo era adquirir destreza con la pluma de Illustraitor

lunes, 14 de noviembre de 2011

Tríptico Banco de España

Esta semana hemos desarrollado el ficticio de un tríptico para el Banco de España.
También hemos dados en clase las peculiaridades de un tríptico. Al ser un A4 plegado las palas de tríptico serian 100mm/ 100mm/ y 97mm, y a la inversa en la retira, la tercera pala es unos milímetros más corta para que quede envuelta y no de problemas en el plegado. También hemos visto como crear una nueva muestra de tintas mixtas que combina CMYK con TINTA DIRECTA (consultar Manual de InDesing Ale Hop paleta muestras), la hemos aplicado tanto a algún elemento (para generar un negro enriquecido en cubierta de tríptico) como a cotas de pliege.


ESPECIFICACIONES TRÍPTICO BANCO DE ESPAÑA

FORMATO: 210mm x 297mm
COLORES: K, PANTONE 187C, PANTONE 150C
PAPEL: Offset 160 gr/m2
TIRADA: 20.000
LINEATURA: 100 lpp
RESOLUCIÓN: 200 ppp
IMPRESIÓN: Offset GTOV
FORMATO DE IMAGEN: Photoshop EPS en duotono
TIPOGRAFÍAS: Times y Gill Sans
ENCUADERNACIÓN: Plegado Envolvente





jueves, 10 de noviembre de 2011



Seguimos desarrollando nuestro manual de InDesing, es el turno ahora de...

FILETES DE PÁRRAFO, MENÚ/ TEXTO TABULACIONES, MENÚ/ ARCHIVO/ COLOCAR, PALETA ENLACES, OPCIONES DE COMPOSICIÓN PARA EL DOCUMENTO






domingo, 6 de noviembre de 2011

Dobla Página Duotono Ciclista

La maquetación de hoy es una doble página (2-3) en InDesing. Lo más destacable es que es un duotono Orange021/ K e imágenes importadas de illustraitor con matiz de ese mismo naranja. Hemos trabajado con tabulaciones de InDesingn, imágenes de Photoshop en el mismo duotono. También hemos aplicado degradados a textos.





ESPECIFICACIONES DOBLE PÁGINA DUOTONO CICLISTA

FORMATO: 280 mm x 180 mm
COLORES: K y PANTONE Orange 021
PAPEL: Couche 100 gr/m2
TIRADA: 30.000
LINEATURA: 100 lpp
RESOLUCIÖN: 200 ppp
IMPRESIÓN: Offset Speedmaster XL 105
FORMATO DE IMAGEN: EPS (vectorial) y EPS de Photoshop (704px457) ) en duotono
TIPOGRAFÍAS: Times
ENCUADERNACIÓN: Rústica Fresada. Encuadernación cola caliente





jueves, 3 de noviembre de 2011



Estas son algunas de las funciones que hemos usados en la creación de "doble página packaging"


DEGRADADO / PICTOGRAMAS y BIBLIOTECA de InDESING



viernes, 28 de octubre de 2011

Doble página "Packaging"

La maquetación de hoy es una doble página (20-21) en InDesing. Lo más destacable ha sido elaboración de degradados (de próxima publicación bajo Manual de InDesing Ale Hop) la gestión de pictogramas y uso de las bibliotecas.


ESPECIFICACIONES DOBLE PÁGINA PACKAGING

FORMATO: 192 mm x 251 mm
COLORES: CMYK
PAPEL: Couche 100 gr/m2
TIRADA: 40.000
LINEATURA: 150 lpp
RESOLUCIÖN: Imágenes Vectoriales
IMPRESIÓN: Offset Speedmaster XL 105
FORMATO DE IMAGEN: EPS incluidas en maqueta o como biblioteca
TIPOGRAFÍAS: Adobe Agaramond
ENCUADERNACIÖN: Rústica Fresada. Encuadernación cola caliente


miércoles, 26 de octubre de 2011

Maquetación History of paper

La maquetación de hoy es una doble página (14-15) en InDesing. Lo más destacable ha sido el juego de alineaciones de rejilla base y las cajas irregulares, que nos ha hecho trabajar con diferentes contorneos.


ESPECIFICACIONES DOBLE PÁGINA HISTORY OF PAPER

FORMATO: 195 mm x 256 mm
COLORES: CMYK
PAPEL: Couche 80 gr/m2
TIRADA: 20.000
LINEATURA: 100 lpp
RESOLUCIÖN: 200 ppp
IMPRESIÓN: Offset Speedmaster XL 105
FORMATO DE IMAGEN: Tiff (394x394px) (866x866px) y (2835x 1024px)en CMYK
TIPOGRAFÍAS: Adobe Agaramond, Myriad Pro y Gill Sans
ENCUADERNACIÖN: Rústica Fresada. Encuadernación cola caliente


lunes, 24 de octubre de 2011


Estas son algunos submenús que nos ayudarán en el comienzo de nuestro proyecto  en InDesing



MÁRGENES Y COLUMNAS/ OPCIONES DE MARCO DE TEXTO/ NÚMERO DE PÁGINA ACTUAL/ REJILLA BASE


domingo, 23 de octubre de 2011



Algunas otras paletas de uso frecuente...


PALETAS CARACTER, PÁRRAFO, MUESTRAS, PÁGINAS, COLOR, TRAZO Y CONTORNEO






Esta es la paleta clave de la aplicación, en función de que elijas activaras unas opciones u otras. Tiene muchos cambios de elementos asociados al teclado, los puedes consultar en pagina 2 y 3...


PALETA HERRAMIENTAS
